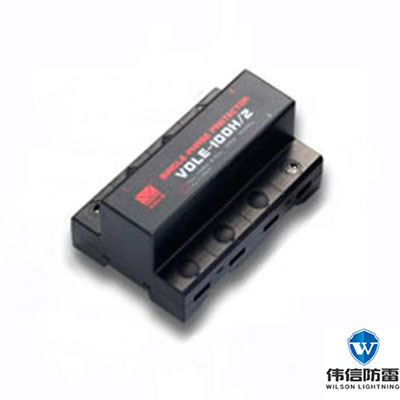

VOLE-100H/2 VOLE-100H/4

型号:VOLE-100H/2 VOLE-100H/4

适用范围
电力设备中非常恶劣雷电环境下的特殊场合

国家专利:威尔利集团


功能特点:
残压低、通流量大;
响应时间快,漏电流及变化率小;
性能优良,无续流;
良好阻燃性,不会有自爆等异常现象发生;
安装简单,采用标准35mm导轨式安装;
稳定性好,维护方便。


性能参数:

产品型号

性能参数

VOLE-100H/4

VOLE-100H/2

正常工作电压(RMS)

380V

220V

最高工作电压(RMS)

540V

300V

最大放电电流(8/20µs)

100KA

最大放电电流(10/350µs)

25KA

残压(3KA 8/20µs)

≤1.3KV

漏电电流

<10µA

响应时间

<100ns

工作温度

-40ºC~+70ºC

尺寸(长x 宽x高)

148mm X 98mm X 74mm


安装步骤:
(1)确定安装位置:VOLE产品安装方便。安装在配电箱(柜)内,也可安装在墙上(或嵌入墙内)。安装在人员可随手可及的墙上时应配安装盒。安装位置选择以接线短且方便为原则。确定被保护线路:安装接线见图(2),为方便维护建议都串空开(63A)。

                                                                                                        图(2)

(2)固定:采用标准35mm导轨固定。
(3)停电接线:在确保停电情况下连接浪涌保护器的连线,相线、中线、地线分别连接。连接线用10mm²~35mm²的多股铜导线(建议采用16 mm²)。连接线长不宜超出1米。严禁带电接线。
(4)接线后检查:检查接线是否正确,是否牢固,并用万用表测量绝缘是否正常。
(5)恢复供电:在检查无误后恢复供电。
(6)检查浪涌保护器工作状况:恢复供电后检查浪涌保护器是否正常工作,如指示灯是否正常,是否有发热、异味等现象。
(7)清理现场:一切正常后,清理现场,安装完毕,有必要时,在线路上做“防雷”标记。


服务承诺:
伟信平台销售并发货的商品,由伟信提供发票和相应的售后服务。请您放心购买!平台保证为原厂正货,保证产品的质量和售后!

具体价格和产品详情欢迎您致电或网站小窗口咨询,这样更清楚!
公司地址:西安市雁塔区电子一路紫薇花园2号楼113室
联系人:徐启贵13572010117 /李娜18821711220
电话:029-88392181
邮箱:1216861166@qq.com
