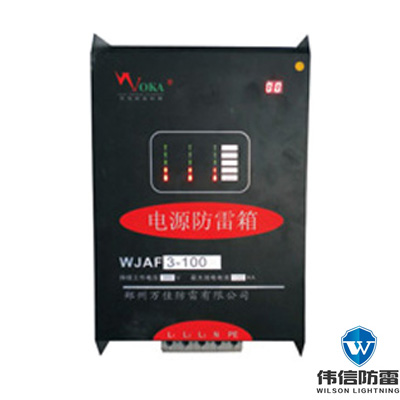

电源一级防雷箱WJAF3-100

产品简介

本产品属于三相并联型SPD,当过电压、过电流侵入SPD回路时SPD内的泄放电路使过电压、过电流得到有效抑制和泄放,使各线路间的电位差基本保持不变,雷击后自动恢复到正常状态,并指示SPD的好坏,在无浪涌的情况下防雷箱系开路状态。

适用防雷区域:LPZ0与LPZ1区交界处(B级)电源线路的雷电浪涌防护。

适用于380V总配电柜或分配电箱电源进线端,特别适用于恶劣的雷电环境。

产品特点

1.通流量大、残压低,响应时间快。

2.用温控断路技术,内置过流保护电路,彻底避免火险。

3.心器件均选用国际名牌产品,可靠性高。

4.工作指示、故障指示等功能。

5.用于动力配电柜、设备用电配电柜、通信机房、移动基站及UPS等电源防雷保护。

电源一级防雷箱WJAF3-100技术参数


安装及维护

1.SPD应用于主配电系统380V第一级雷电防护,并联安装在建筑物总配电柜或配电箱的电源进线端,配35mm电气导轨,可采用凯文连接方式。安装前必须切断电源,严禁带电操作。

2.安装时请根据安装示意图连接,其中L1、L2、L3为火线,N为零线,PE为地线,切勿错接。安装完成后,合上自动断路器开关,检查工作状态是否正常。

3.防雷模块在使用期间,应定期检测并查看故障显示窗口状态,当故障显示窗口呈红色或遥信端子输出报警信号时,表示防雷模块出现故障,应及时维修或更换

4.适于室内运行,如安装在室外时,必须加装防水外壳。

5.所有接线必须牢固及可靠电气联接。SPD连接线:BVR≥10mm2,接地线:BVR≥16mm2,其引线长度应小于1m且越短越好。
6.防雷接地应符合防雷规范要求,接地线尽可能粗短且接地电阻应小于10Ω。


电源一级防雷箱WJAF3-100安装实例
