GFL1-2 (20米)钢结构避雷针塔

GFL1-2钢结构避雷塔,四角避雷塔

1、基本风压:0.4KN/m2

2、抗震设防烈度:8度及小于8度地区

3、地基承载力:100及200 KN/m2

4、覆冰厚度: ≤10mm 5、垂直度:≤1/1000

避雷塔设计依据:

1、建筑物防雷设计规范(GB50057-94)

2、高耸结构设计规范(GBJ135-90)

3、钢结构设计规范(GB50017-2003)

4、塔桅钢结构施工及验收规程(CECS 80:2006)


针塔编号

针塔总高度

m

修正后的地基承载力特征值(kN/m2

针塔各段组合件材料重量(kg

针塔总重(kg

基础

形式

AO(针尖)

A

B

C

D1

照明台

(双)

GFL1-2

20

100

14.5

125.7

255.2

274.9

508.6

65.4

1244.3

JA-1








避雷塔线形图

避雷塔重量

联合基础JA平面及大样图

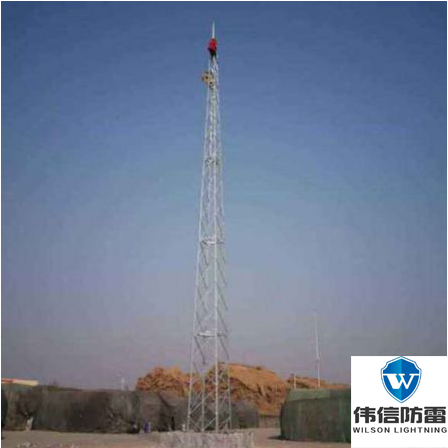

避雷塔施工
