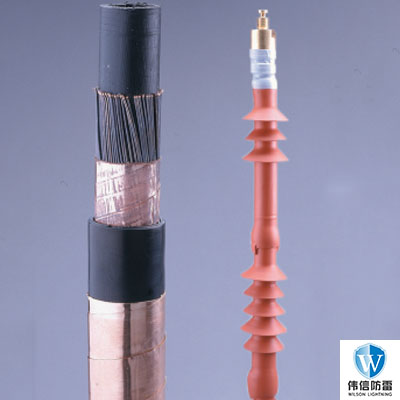

ERICORE下导体

作为完整的ERITECH系统3000的一部分,屏蔽并绝缘的ERICORE下导体把雷电电流传送到大地,并且侧闪很小。独特的半导电外部护套使建筑物通过电缆保护座架来联结。艾力高在对由于雷电侵入建筑物导致潜在电压上升的广泛深入研究之后开发了ERITECHERICORE下导体。这个电缆包括仔细挑选电介质材料,它创造了容性阻抗平衡和保证在高脉冲条件

下绝缘的整体性。独特的ERITECH ERICORE的能力限制了放电电流和同时支持电气联结,从而保证了对建筑,业主和敏感电子设备的危害性达到最小。

为了理解电缆的技术数据,它首先必要来审查普通下导体带来的问题。下图显示出普通下导体的自感带来非常高的电压。通常认为1.6微亨(μH)/米感应值是相当小。然而,当通过比

率为1010安培秒的电流时,电感的效果就相当明显。例如,当遭遇平均雷击时,单根60米长的下导体将导致电压快速上升到超过百万伏。这也就是,ERITECHERICORE下导体为什么比传统下导体有相当明显优势的原因。

ERITECH ERICORE的技术和设计特征

ERICORE下导体被设计符合有效和可靠的下导体的所有要求,并具有如下关键特性:

●每单位长度的低电感

●低浪涌阻抗

●精心控制内部电场分布以便在电流脉冲条件下最小化场应力

●精心设计,减少向上终端应力。

ERITECHERICORE产品特性

为什么使用ERITECHERICORE?ERITECHERICORE下导体电缆专门设计的低电感,低阻抗的电缆,目的是最小化由于雷电脉冲引起的电压。这个电缆有比通常高压电缆更高的性能,是专门为控制雷电脉冲而设计的。控制雷电脉冲的主要危险是截获雷电之后,非常快的电压和电流上升时间。为了进一步的理解电缆的技术数据,有必要来审视雷电原理和由此产生的电压。内部导体和外部护套之间电压由三个不同参数来决定的。当电缆传送雷电能量到大地时,这三个不同参数分别在不同阶段起主要作用(如图所示典型的雷电波形表)

ERITECH ERICORE在雷电控制过程的每个阶段发挥特殊的性能,以便将把能量安全地传送到接地系统。作为一个例子,考虑以下在50米长的传统的下导体(25mmx3mm铜带)ERITECH ERICORE下导体之间的比较,使用空气击穿电场(通常为3MV)和电缆终端电压(200kV)作为下导体“故障”的标准。当只传导30kA的雷电电流时,传统下导体将也会导致闪络或建筑物电介质击穿。另一方面,ERITECH ERICORE屏蔽绝缘下导体可轻松地处理90kA雷电电流。只有大约5%雷电有这个幅度的雷电电流,大约相当于在闪电密度为5次平方公里/年的地区每30年才发生一次的概率(大约80雷电日/)

主要优点

●在电缆和半导电性外护套里的雷电脉冲通过金属座架与建筑物联结,意味着侧闪的风险是可以忽略的。

●电缆的低阻抗特性最小化内部电介质故障

●电缆能布线到敏感的电子设备,电力线,建筑钢材和人员工作区等

●只需用单根下导体而不需很多根下导体

●安装简单

●维修少
